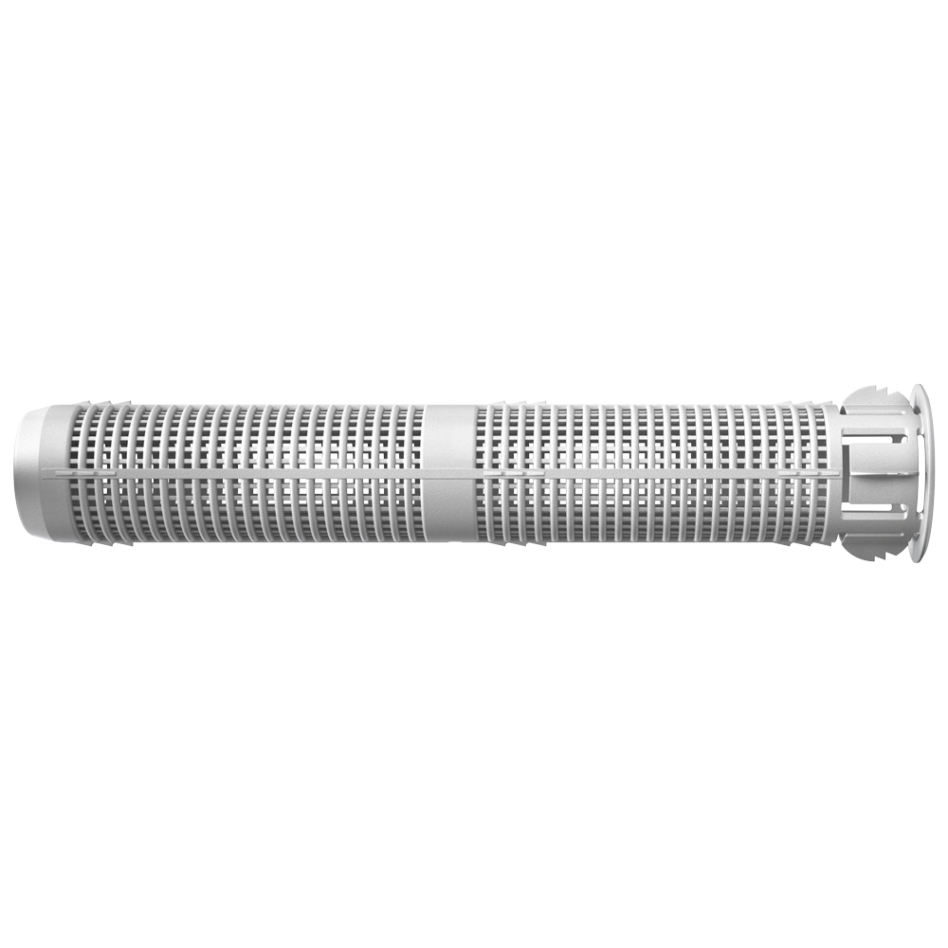

Fischer Injektionshylsa Plast FIS H 20 x 130 K 46703 20 delar
Speciella egenskaper
Det mångsidiga fästsystemet med injektionshylsor för perforerat tegelmurverk. fischer Injektionshylsa FIS HK plast är den ideala systemkomponenten för användning med fischer Injektionsmurbruk i perforerat tegelmurverk. För att göra detta förs injektionshylsan in i borrhålet och fylls med murbruk från hylsans undersida. När förankringsstången eller det invändigt gängade slagankaret sätts in pressas murbruket genom rutnätsstrukturen och fäster tätt mot det perforerade teglet. Detta överför lasten till byggmaterialet. Med hjälp av injektionshylsan kan även icke-bärande lager överbryggas.
Fördelar
- Frisörstrukturen hos injektionshylsan FIS HK är anpassad till injektionsmurbruket FIS V och säkerställer ekonomisk murbruksförbrukning med optimal anslutning av murbruket till borrhålens väggar.
- Centreringsvingarna justerar fästelementet idealiskt inuti injektionshylsan och möjliggör användning av olika gängstångsdiametrar.
- Hullingar håller injektionshylsan stadigt i borrhålet, vilket möjliggör problemfri installation ovanför huvudet.
- Ankarhylsornas geometri möjliggör överbryggning av icke-bärande lager för enkel och smidig installation. Vänligen beakta godkännandena för det aktuella injektionsmurbruket.
Egenskaper
- Frisörstrukturen minskar murbruksförbrukningen.
- Injektionshylsorna möjliggör en optimalt passande anslutning i perforerad tegel.
- Centreringsvingarna fixerar ankarstänger med olika diametrar. Detta minskar komplexiteten och lagerhanteringen.
- Hubbling: vid installation ovanför taket faller dessa inte ut ur borrhålet.
- ETA-godkännande.
Användningsområden
- Förankringar i perforerat murverk med injektionsmurbruk FIS V.
Byggmaterial
- Godkänd för: Perforerat tegel, Ihåligt lättbetongblock, Ihåligt betongblock, Perforerat kalksandsten, Massivt kalksandsten, Massivt tegel
- Även lämplig för: Perforerad pimpsten NoHoBo-golv Massiv pimpsten och andra solida byggmaterial
- Detaljerna (byggmaterial, belastningar etc.) i det tillgängliga godkännandet gäller.
Godkännande
- ETA-10/0383 ETA-10/0383 ETA-15/0263 DoP nr 0026 DoP nr 0126 DoP Nr. 0756-CPD-0361
Installation
- Beroende på tillämpning kan injektionshylsan FIS HK användas med injektionsmurbruken FIS V, FIS V HIGH SPEED och FIS V LOW SPEED. FIS P kan användas utan godkännande.
- I kombination med injektionshylsor och gängstänger FIS A eller invändigt gängade slagankare FIS E är systemet lämpligt för genomgående hålmontering.
- För att göra detta förs injektionshylsan in i borrhålet och fylls med injektionsmurbruk från botten av injektionshylsan.
- Vid inskruvning av fästelementet pressas murbruket genom injektionshylsans rutnätsstruktur och fäster tätt mot förankringssubstratet. Lasten fördelas på lämpligt sätt över hela ytan.
Tekniska data
- Godkännande
- Borrhålsdiameter d0 20 [mm]
- Min. borrhålsdjup h1 140 [mm]
- Minsta förankringsdjup hef 110 [mm]
- Lämplig för FIS A M12-M16
- Mörtelmängd per hylsa 25 [skaldelar]
Standardleverans
- 20 stycken
